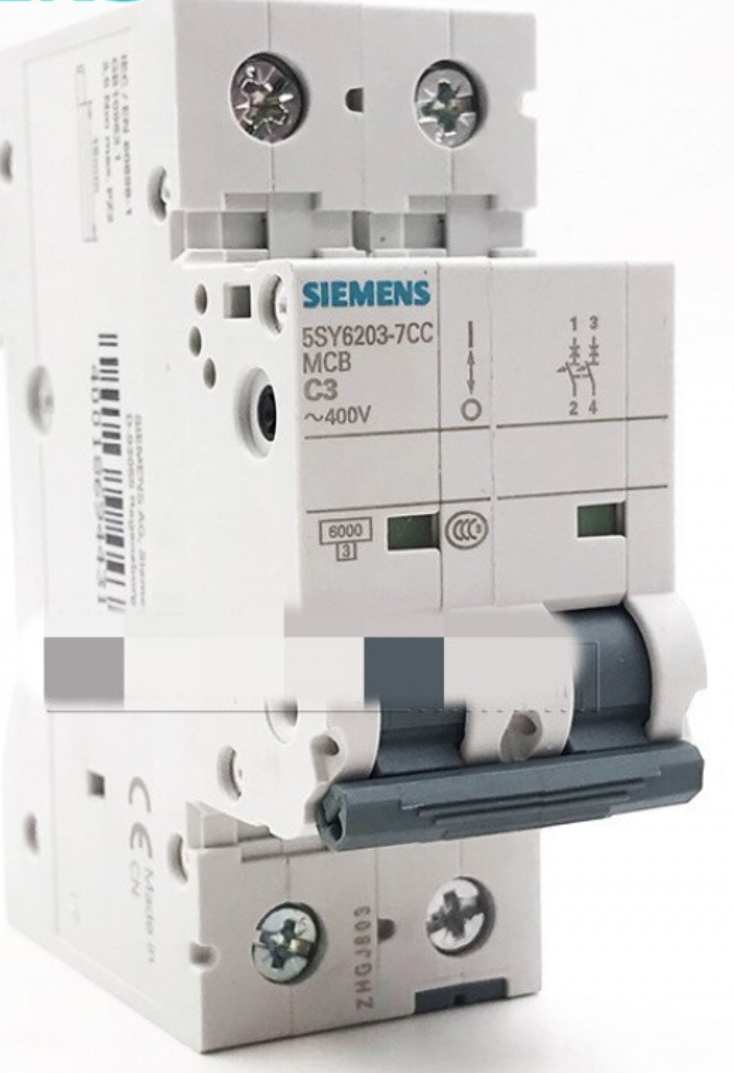

低压断路器 ≤1000V AC/1500V DC 建筑配电、工业控制（如微型断路器）

断路器是指能够关合、承载和开断正常回路条件下的电流，并能在规定的时间内关合、承载和开断异常回路条件下的电流的开关装置。以下是详细介绍：

结构与工作原理

断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。当短路时，大电流产生的磁场克服反力弹簧，脱扣器拉动操作机构动作，开关瞬时跳闸。当过载时，电流变大，发热量加剧，双金属片变形到一定程度推动机构动作。电子型断路器则使用互感器采集各相电流大小，与设定值比较，当电流异常时微处理器发出信号，使电子脱扣器带动操作机构动作。

主要分类

• 按灭弧介质分类：可分为油断路器、空气断路器、真空断路器和六氟化硫（SF₆）断路器等。其中，油断路器利用变压器油灭弧，因安全性和维护成本高，逐渐被替代；空气断路器利用空气灭弧，常用于中低压系统；真空断路器以真空为灭弧介质，广泛应用于中高压系统；SF₆断路器以六氟化硫气体灭弧，主要用于高压和超高压系统。

• 按安装方式分类：有固定式断路器、抽屉式断路器和插入式断路器。固定式断路器安装在固定位置，成本低但维护需停电；抽屉式断路器安装在抽屉式框架中，便于维护和更换，可不停电操作；插入式断路器通过插入式接口与母线连接，适用于频繁更换或维护的场合。

应用领域

其应用范围覆盖电网传输、工业自动化、建筑配电、新能源系统等多个领域。例如在电力输配中，特高压电网用 SF6 断路器保障跨区域电力稳定；在工业与新能源领域，光伏电站用断路器检测微安级漏电流，预防直流侧电弧火灾；在建筑与交通方面，数据中心的断路器与 UPS 系统联动，实现故障隔离和电源无缝切换。

作用与意义

断路器可以用于分配电能，不频繁地启动电动机，对电源线路及电动机等进行保护。当电路发生严重的过载、短路或欠压等故障时，能自动切断电路，防止事故扩大，保证安全运行，是电力系统中关键的保护和操作电气装置。
