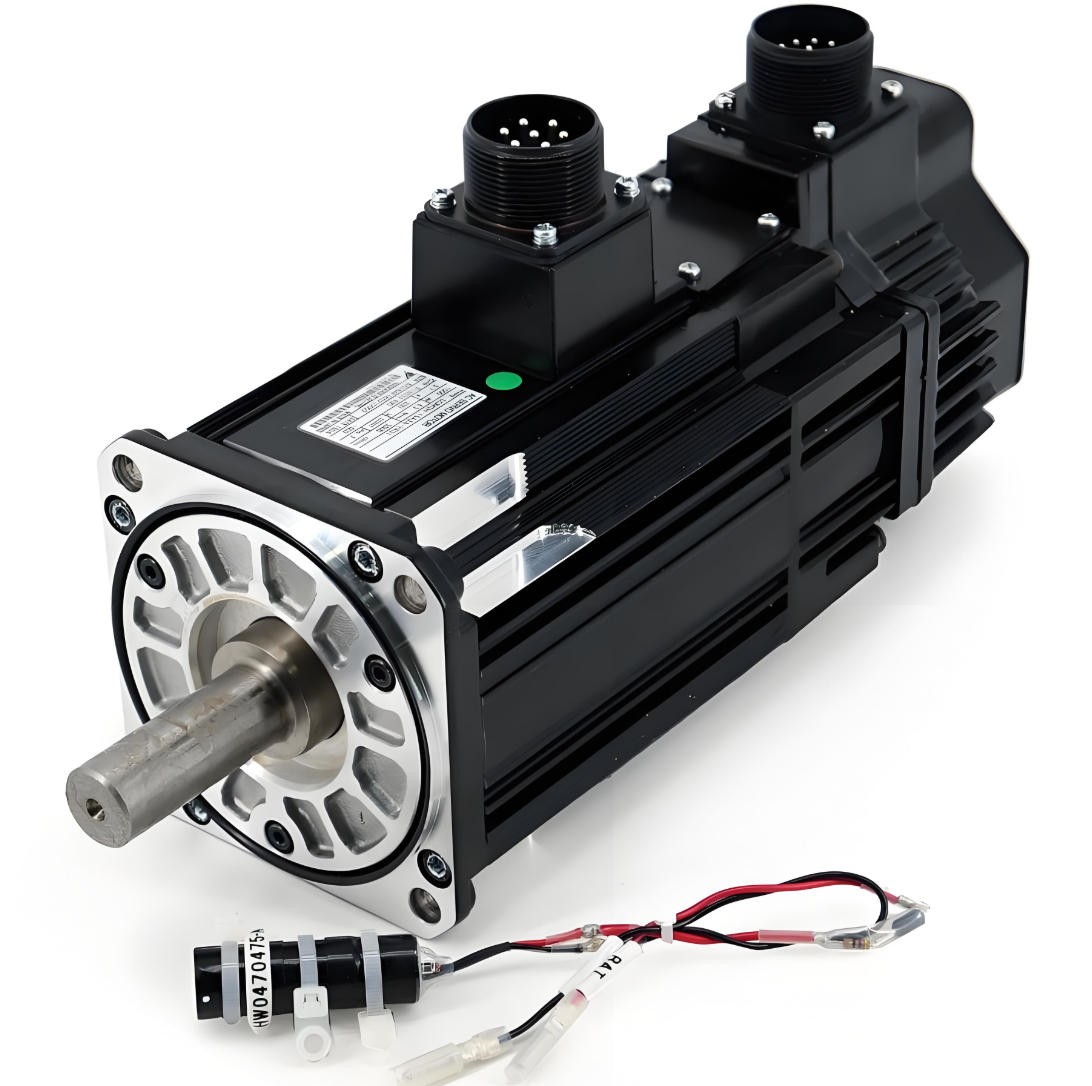

安川机器人伺服电机维修指南！

安川机器人伺服电机维修需要遵循一定的步骤和方法，以下是详细的维修指南：

1. 维修前的准备

• 切断电源：在维修作业开始前，必须切断电源，以避免触电事故，保障维修人员安全。

• 故障诊断：进行全面深入的检测，精准定位故障根本原因。可通过观察电机运行状态、检查驱动器显示信息、使用专业检测工具等方式进行诊断。

2. 常见故障及维修方法

• 电流三相不平衡：可能是电源电压严重不足、三相匝数不等或内部接线错误导致。需要检查电源电压，查看电机绕组匝数和接线是否正确。

• 外壳漏电：通常是绕组受潮、绝缘老化或引出线与接线盒壳碰所致。可对绕组进行干燥处理，更换老化的绕组，检查并修复引出线与接线盒壳的接触问题。

• 在一个方向上比另一个方向跑得快：可能是无刷电机的相位搞错，或测试 / 偏差开关位置错误，也可能是偏差电位器位置不正确。需要检测并校正相位，将测试 / 偏差开关打在正确位置，重新设定偏差电位器。

• 失速：若速度反馈的极性弄错，可将位置反馈极性开关打到另一位置，或对调测速机、编码器的相关接线。若编码器速度反馈时，编码器电源失电，则需检查连接 5V 编码器电源，确保其能提供足够的电流。

• LED 灯是绿的，但电机无法运转：检查禁止电机行驶的端口是否设置正确，以及指令信号是否与驱动信号相连。

• 上电后，驱动器的 LED 灯不亮：可能是供电系统电压过低，需要检查并增加电源电压。

• 电机振动：可能是转子不平衡、轴弯曲、皮带盘不平衡或气隙不均匀产生单边磁拉力等原因。可通过校正动静平衡、更换或校直轴、校正皮带盘平衡、重新调整气隙等方法解决。

3.


4. 维修过程中的注意事项

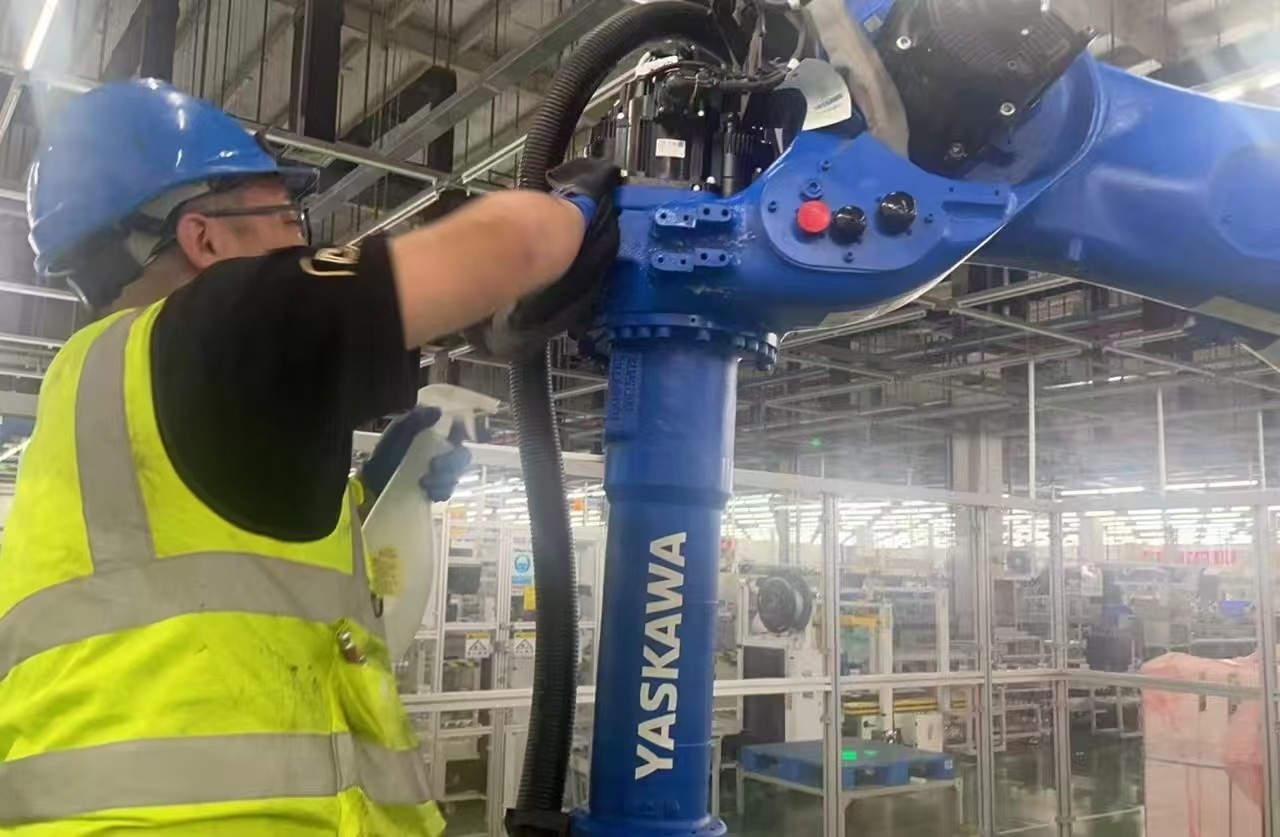

• 安全拆解：断开伺服马达与机器人本体的连接，拆除电机电源线与编码器线缆，并标记线缆接口位置。用扭矩扳手按技术手册标注力矩拆卸电机端盖螺丝，借助吊装工具或多人配合搬运较重的转子，防止其磕碰变形。

• 部件检测：检查转子铁芯表面是否有划痕、锈蚀或齿部变形，查看转子绕组绝缘层是否破损，测试转子绕组通断。同时，检查轴承是否磨损，编码器是否正常。

• 修复与更换：根据检测结果，对损坏的部件进行修复或更换。如用细砂纸打磨转子铁芯轻微损伤处，用绝缘胶带包裹转子绕组绝缘层破损处，更换磨损的轴承和损坏的编码器等。

5. 维修后的测试

• 空载运行：按拆解相反顺序装配电机，重新连接电源线与编码器线缆，确保接线顺序正确。通电后执行电机空载运行，观察转速是否稳定、有无异响，运行 30 分钟后用红外测温仪测量电机外壳温度。

• 加载测试：进行轻载测试，验证电机动力输出是否正常，确保无转速波动或动力不足现象，以保证电机各项功能指标均恢复正常。
