普洛菲斯（Pro-face）触摸屏STM6000系列PFXSTM6B00DE01

基本产品信息

类型

多功能数据采集器

型号

PFXSTM6B00DE01

全球代码

PFXSTM6B00DE01

产品特点

STM6000系列-多功能数据采集器

Product search item

电源类型

AC/DC

外形

分体式

以太网口

配置

串口

1

前置USB接口

不配置

电气规格

输入电压

24 Vdc

额定电压

19.2~28.8 Vdc

电压降

5ms以下

功耗

最大6.8W
不为外接设备供电时：3.5W

瞬时电流

30 A以下

抗干扰性能

干扰电压：1000Vp-p；
脉冲周期：1µs；
上升时间：1ns(通过噪声模拟器)

绝缘强度

1,000 Vac，小于1分钟(电源端子和FG端子之间)

绝缘电阻

500 Vdc, 10 MΩ 以上 (电源端子和FG端子之间)

环境规格

国际安全标准

工作温度

0 ~ 60 °C

存储温度

-20 ~ +60 °C

工作湿度

10%~90%RH(无凝露，湿球温度计温度: 39°C以下)

存储湿度

85%RH(无凝露，湿球温度计温度: 39℃以下)

防尘

0.1mg/m3以下(绝缘级)

污染等级

2级污染

空气质量

无腐蚀性气体

气压(工作海拔)

800~1,114hPa (海拔2,000米以下)

抗振性能

符合IEC/EN61131-2标准
5~9Hz 单振幅：3.5mm
9~150Hz恒定加速度：9.8m/s2
X、Y、Z轴各10次(100分钟)

抗冲击性能

符合IEC/EN61131-2标准，147m/s2，X、Y、Z轴各3次

抗快速瞬变/爆发性

IEC 61000-4-4
2kV：电源端口(显示模块)
1kV：信号端口

抗静电性能

接触式放电：6kV
非接触式放电：8kV
(符合IEC/EN61000-4-2，3级标准)

存储器规格

应用程序存储器

当使用GP-Pro EX时：
- 存储介质：FLASH EPROM
- 画面空间：64MB
- 用户字体空间：8MB
- 逻辑程序空间：132KB (可容纳15,000步程序)
- 空闲空间：无

可移植系统：否

本地存储器

467MB

备份存储器

当使用GP-Pro EX时：
 - 画面空间：SRAM 320KB
 - 变量区：SRAM 64KB

电池：用户不可自行更换 / 用于时钟数据备份

接口规格

串口(COM1)

异步传输：RS-232C / 422 / 485； 数据长度：7或8位；校验：无、奇或偶；停止位：1或2位； 数据传输速率：2,400bps至115,200bps； D-Sub 9针(凸型)

USB(Type-A)接口

USB 2.0 (Type-A) x 1
电源电压：5Vdc±5%
输出电流：500mA/端口
通讯距离：5m以下

USB(Micro-B)接口

USB2.0(USB Micro-B 接头)×1；通讯距离：3m以下

以太网口

IEEE802.3i / IEEE802.3u, 10base-T / 100base-TX、接头：RJ-45 x 2

结构规格

接地

功能接地：接地电阻为100 Ω，电缆横截面积为2mm2(AWG 14)以上，或当地适用标准。(FG与SG端子同)

冷却方式

自然风冷

结构

IP20

外形尺寸

W145.6 x H108.23 x D41.4 mm (不包括凸起部分)

重量

0.27kg以下

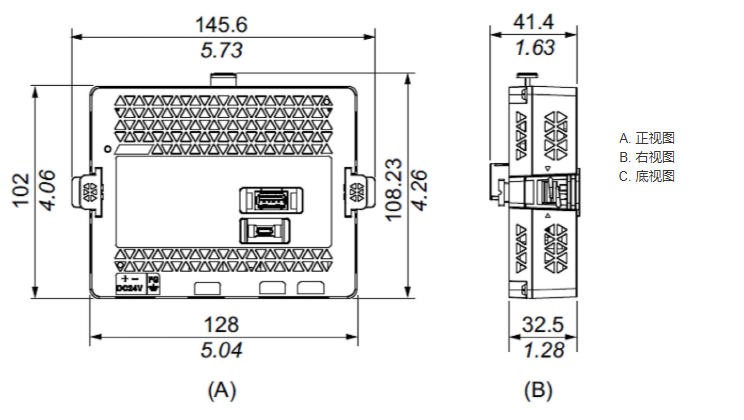

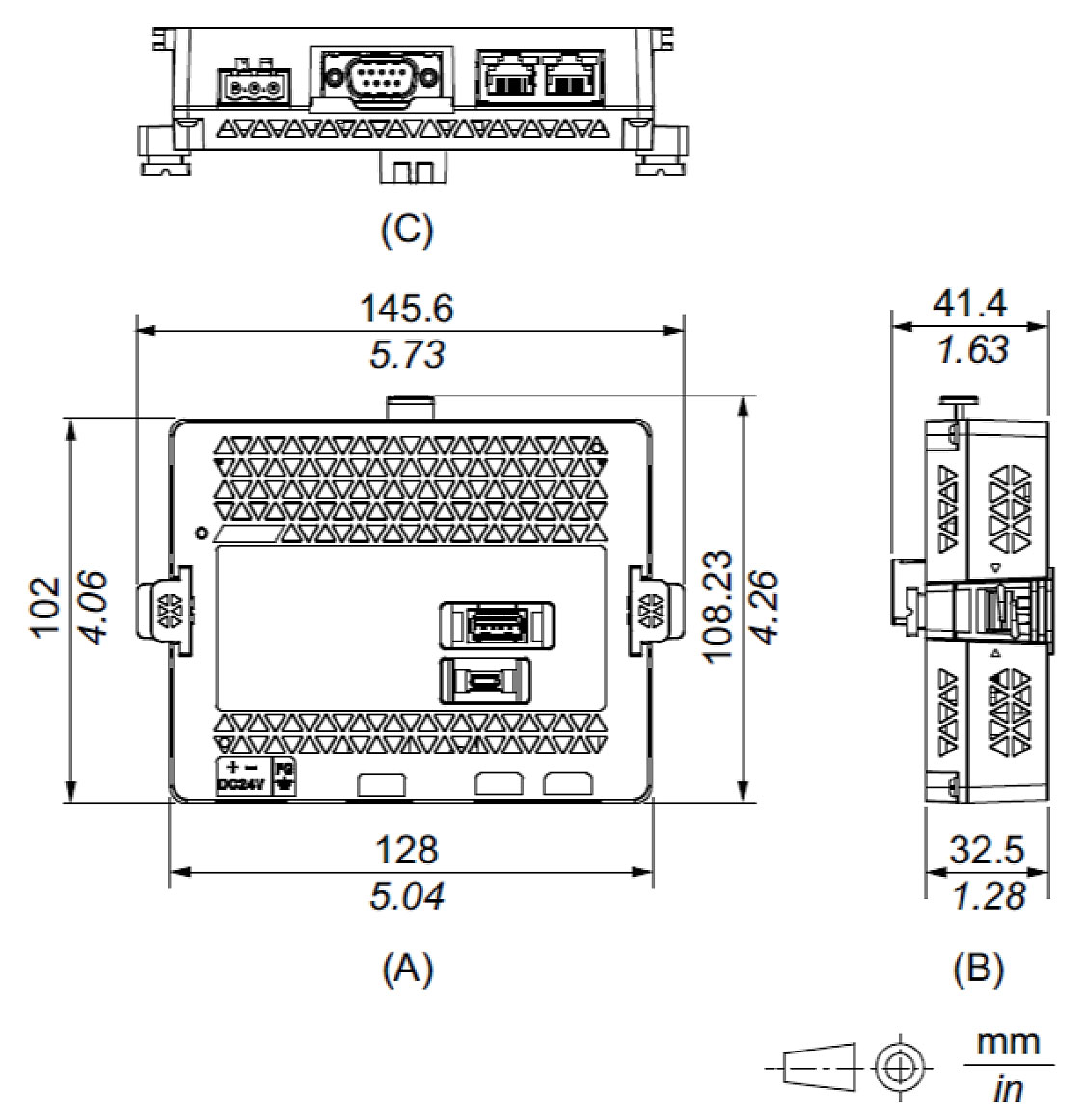

外形尺寸

外形尺寸

1. 正视图

2. 右视图

3. 底视图
