套筒导向型单座调节阀|川仪|阀门

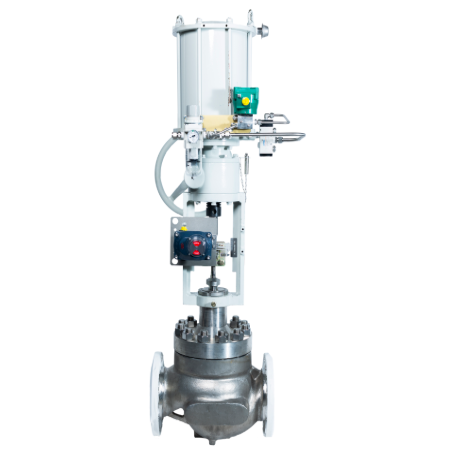

套筒导向型单座调节阀
HCP-10000套筒导向型单座调节阀在阀塞或套筒上使用了高性能的密封环。阀体结构紧凑，设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC60534-2-1-2011标准。调节阀动态稳定性好，噪音低，空化腐蚀小。调节阀泄漏量符合ANSI FCI 70-2-2013标准。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。适用于控制各种高温、低温的高压流体。
主要参数
| 使用温度 | 常温型（P）：－45～＋250℃、伸长 I 型（EI）：＋250～＋566℃、伸长 II 型（EII）：－100～－45℃ |
| 法兰标准 | JIS B2201、JB/T79.1(PN16)；JB/T79.2 (PN40、PN63)；ASME B16.5；HG20592、HG20615 |
| 连接型式 | 法兰型：FF、RF、RJ(RTJ)、TG、MFM；焊接型 Class150~Class600，PN16~PN110：SW（32～50mm）；BW（65～600mm）；焊接型 Class900/1500/2500，PN150~PN420：SW（40～80mm）；BW（80～600mm） |
| 公称压力 | Class 150、300、600、900、1500、2500；PN16、20、25、40、50、63、100、110、150、160、220、250、260、320、420 |
| 公称通径 | DN32~600 |
产品特点
1、使用平衡式阀塞减小阀前后压差造成的不平衡力，阀塞和阀座密封面可堆焊硬质合金，抗冲刷、耐磨性能好。
2、阀内件采用三段式设计，提高加工精度，内件互换性高。
3、窗口采用CAE流量仿真分析，保证流量调节精度。
4、填料采用碟簧动态加载结构，密封性能好，耐磨性强，使用寿命高。
5、阀体流道、壁厚采用CAE结构强度分析，在满足最小壁厚的设计要求及设计强度下，尽量降低重量节约成本，经济性高。
