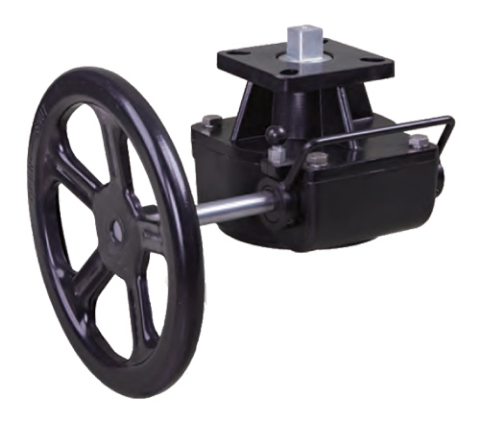

梅索尼兰Masoneilan手轮操作机构

 手轮操作机构概述:

减速器可与气动装置联合使用,用于90度开启的蝶阀、球阀、旋塞阀等实现手动或气动驱动。

手轮操作机构使用说明:

减速器底面与阀门连接,支架面与气缸连接,阀轴与涡轮内孔配合穿过,阀轴端四方与气缸方孔配合;(工作过程:气动时气缸带去阀轴,涡轮同转。手动时涡轮与蜗杆齿合,带动阀轴转动,气缸活塞亦随动)。

转动手柄(外转180度)在合上蜗杆时,会出现顶齿现象,需转动手轮一个角度即可合上;

减速器的支架盖有三种,用户可根据需要选用,配置不同的型号的气缸;

气动与手动不能同时驱动。

手轮操作机构注意特点:

体积小、重量轻、设计合理、样式新颖;

产品系列化,输出扭矩与气动装置,各种阀门匹配;

涡轮连接内孔有相隔90度的两个键槽,以便用户根据选择装置同阀门的相对位置;

可自由切换手动和气动:提起限位销,旋转偏心装置180度,限位销自动限位,实现气动;反之,实现手动;

产品出厂时,装有专用润滑脂,与阀装配后,整体密封、防尘、防水;

防护等级IP65。

手轮操作机构技术参数:

阀门的安装与维护:

1、阀门安装:

(1)安装前须检查产品型号、位号及规格是否吻合,检查整机零件是否缺损与松动。

(2)在安装前,对管道应进行清洗,阀门入口处要有足够的直管段,并配有过滤器。阀体与管道的法兰连接,要注意同轴度。

(3)阀门安装前,应先彻底清洗管道。

(4)安装场地应考虑到人员设备的安全,既便于操作,又有利于拆装与维护。

(5)阀门应正立垂直安装在水平管道上,不得已时可倾斜安装,尽量避免水平安装,阀自重量较大或有振动的场合,要用支撑架。

(6)介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。

2、阀门维护:

(1)清洗阀门:对清洗一般介质,只要用水洗净就可以。但对清洗有害健康的介质,首先要了解其性质,再选用相应的清洗办法。

(2)阀门的拆卸:将外露表面生锈的零件先除锈,但在除锈前,要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。

(3)阀座:密封面有较小的锈斑与磨损,可用机械加工的方法进行,如损坏严重必须换新。但不管修理或更换后的硬密封面,都必须进行研磨。

(4)阀杆:表面损坏,只能换新。

(5)推杆、导向与密封表面的损坏:对反作用执行机构必须换新,而对正作用执行机构,可用适当的修理后使用。

(6)压缩弹簧:如有裂纹等影响强度的缺陷,必须换新。

(7)易损零件:填料、密封垫片与O型圈,每次检修时,全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹,根据检查结果,决定是否更换,但膜片使用期一般最多2-3年。

(8) 阀门组装要注意对中,螺栓要在对角线上拧紧,滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试,并在这期间,可准确地调整填料压紧力、阀芯关闭位置。
