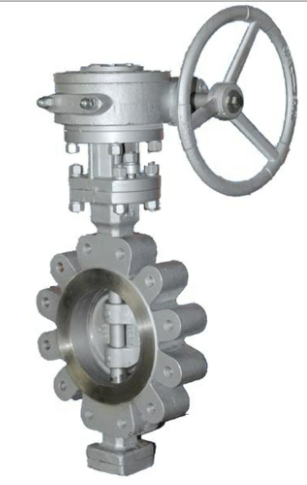

梅索尼兰Masoneilan美标硬密封蝶阀

产品简介:

美标硬密封蝶阀又名支耳式蝶阀、单夹式蝶阀,是用双头螺栓将阀门连接在两管道法兰之间。美标凸耳式蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门,适用于给消防管道、排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业。

 MN815、830系列蝶阀的主要结构特征为对夹式和法兰式三偏心结构,而815、830L系列蝶阀的主要结构特征为阀体周边带凸耳且设计成带螺孔单法兰结构。815、830系列蝶阀广泛应用于石油、化工及工业环保水处理、高层建筑、给排水等管道上。其特点为:由于采用的是三偏心结构,密闭性能可靠,确保开启时蝶板不接触密封座,消除了密封座不均匀负载,延长了使用寿命、确保可靠的密封性能,具有耐高温、耐磨损、耐腐蚀等优点。

工作原理:

 美标硬密封蝶阀是圆盘阀瓣,围绕阀轴旋转来达到开启与关闭的一种阀,在管道上主要起切断和节流用。启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90°。

产品特点:

1、设计合理,结构紧凑,装拆容易,便于维修。

2、采用偏心结构,减少密封圈的摩擦,延长阀门使用寿命。

3、完全密封,泄漏为零,可以用于超高真空工况。

4、更换阀板密封圈、蝶板、转轴等材质,可适用多种介质和不同温度。

采用标准:

☆设计标准:API609-83

☆法兰连接尺寸:ANSI B16.5

☆结构长度:ANSI B16.10-1992

☆压力试验:API598-82

阀门的安装与维护:

1、阀门安装:

(1)安装前须检查产品型号、位号及规格是否吻合,检查整机零件是否缺损与松动。

(2)在安装前,对管道应进行清洗,阀门入口处要有足够的直管段,并配有过滤器。阀体与管道的法兰连接,要注意同轴度。

(3)阀门安装前,应先彻底清洗管道。

(4)安装场地应考虑到人员设备的安全,既便于操作,又有利于拆装与维护。

(5)阀门应正立垂直安装在水平管道上,不得已时可倾斜安装,尽量避免水平安装,阀自重量较大或有振动的场合,要用支撑架。

(6)介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。

2、阀门维护:

(1)清洗阀门:对清洗一般介质,只要用水洗净就可以。但对清洗有害健康的介质,首先要了解其性质,再选用相应的清洗办法。

(2)阀门的拆卸:将外露表面生锈的零件先除锈,但在除锈前,要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。

(3)阀座:密封面有较小的锈斑与磨损,可用机械加工的方法进行,如损坏严重必须换新。但不管修理或更换后的硬密封面,都必须进行研磨。

(4)阀杆:表面损坏,只能换新。

(5)推杆、导向与密封表面的损坏:对反作用执行机构必须换新,而对正作用执行机构,可用适当的修理后使用。

(6)压缩弹簧:如有裂纹等影响强度的缺陷,必须换新。

(7)易损零件:填料、密封垫片与O型圈,每次检修时,全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹,根据检查结果,决定是否更换,但膜片使用期一般最多2-3年。

(8) 阀门组装要注意对中,螺栓要在对角线上拧紧,滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试,并在这期间,可准确地调整填料压紧力、阀芯关闭位置。
