库卡机器人伺服电机故障解析与维修指南！

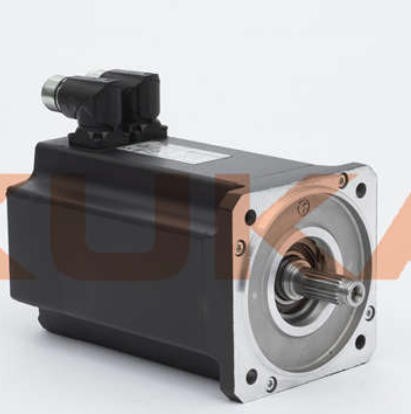

库卡（KUKA）机器人作为工业自动化领域的核心设备，伺服电机是其动力执行核心，一旦出现故障会直接导致机器人停机，影响生产效率。以下从故障类型解析、维修流程、注意事项三个维度，系统梳理伺服电机的故障处理方案，帮助快速定位问题并安全修复。

一、伺服电机核心故障类型与解析

库卡机器人伺服电机故障多表现为 “报警代码”“动作异常” 或 “无响应”，需结合故障现象与设备原理定位根源。常见故障及解析如下：

二、伺服电机维修标准流程（含安全与操作要点）

维修需遵循 “断电排查→故障定位→拆解维修→组装测试” 的流程，且必须确保安全操作（工业电压存在触电风险）。

1. 前期准备：安全与工具

• 安全前提：

1. 断开机器人总电源（关闭控制柜主开关，拔掉急停插头），并等待 5 分钟以上（释放驱动器电容残留电压）；

2. 佩戴绝缘手套、护目镜，使用绝缘工具（避免触电）；

3. 标记电机连接线（如编码器线、电源线的端子编号），避免重组时接反。

• 必备工具：
  绝缘万用表（测电阻 / 电压）、扭矩扳手（拆卸螺栓）、轴承拉马（拆轴承）、绝缘摇表（测绕组绝缘）、编码器校准仪（库卡专用或兼容型号）、润滑脂（适配电机轴承的高温型）。

2. 故障定位：精准判断根源

通过 “现象观察→仪器检测” 缩小故障范围，避免盲目拆解：

1. 过载 / 轴承故障排查：

• 用手转动电机轴（断电状态），感受是否有卡顿、异响；

• 用红外测温仪测电机外壳温度（正常运行时应＜60℃，超过则可能过载或轴承故障）。

2. 编码器故障排查：

• 检查编码器线缆是否破损、接头是否松动；

• 用万用表测编码器电源（通常为 5V 或 12V），若无电压则排查驱动器供电；若有电压但无信号，需拆检编码器连接状态。

3. 绝缘故障排查：

• 用绝缘摇表（500V 档）测电机绕组与机壳的绝缘电阻，正常应≥10MΩ；若＜0.5MΩ，说明绕组绝缘破损。

4. 电源 / 驱动器排查：

• 通电后（仅开控制柜电源，不启动电机），用万用表测驱动器输出端电压（空载时应为三相平衡电压，如 380V 电机对应驱动器输出约 380V）；若电压为 0 或不平衡，需先维修驱动器。

3. 拆解与维修：分故障类型操作

（1）轴承故障维修

• 拆解步骤：

1. 拆下电机端盖（用扭矩扳手按对角线顺序松螺栓，避免端盖变形）；

2. 用轴承拉马将旧轴承从电机轴上拆下（注意保护轴径，避免划伤）；

3. 清理轴承座与轴径的油污、锈迹（用无水乙醇擦拭）。

• 组装要点：

1. 新轴承需与原型号一致（如库卡常用轴承型号 6205-2RS、7310BECBM）；

2. 轴承内圈涂抹少量高温润滑脂（填满轴承内部 1/3~1/2 空间，避免过多导致发热）；

3. 用压力机将轴承压入轴径（避免敲击轴承外圈，防止滚珠损坏）。

（2）编码器故障维修

• 拆解步骤：

1. 拆下电机后端盖（编码器端），注意保护编码器线缆（避免拉扯断裂）；

2. 检查编码器联轴器 / 连接键是否磨损（若打滑需更换联轴器或补键）；

3. 若编码器芯片损坏，需更换同型号编码器（库卡伺服电机编码器多为绝对值式，需与电机型号匹配，如 KUKA KPS-600 驱动器对应编码器）。

• 关键注意：
  更换编码器后必须校准零点（用库卡机器人的 “轴校准” 功能，通过示教器执行 “编码器零点设定”，确保电机位置与机器人系统坐标一致，否则会出现定位偏差）。

（3）绕组故障维修

• 维修条件：仅适用于绕组绝缘破损或局部短路（若绕组烧毁严重，建议更换电机总成）；

• 操作步骤：

1. 拆下电机定子，用万用表测三相绕组电阻（正常应三相平衡，如 380V 电机绕组电阻约几欧至几十欧）；

2. 找出短路的绕组线圈，剥离旧绝缘漆（用绝缘漆剥离剂），重新缠绕同规格漆包线（线径、匝数需与原绕组一致）；

3. 绕组烘干（用烘箱 80~100℃烘干 2~4 小时），再涂覆耐高温绝缘漆（如 180 级绝缘漆），冷却后测绝缘电阻。

4. 组装与测试：确保功能恢复

• 组装原则：按拆解的逆顺序操作，所有螺栓按规定扭矩拧紧（参考库卡电机维修手册，如端盖螺栓扭矩通常为 8~12N・m）；

• 测试流程：

1. 空载测试：通电后启动电机（通过示教器单轴点动），观察是否有异响、振动，测电机温度（运行 30 分钟后应＜60℃）；

2. 负载测试：带额定负载运行（如机器人执行标准作业程序），检查定位精度（用激光干涉仪测量，偏差应≤0.1mm）；

3. 报警排查：运行 1 小时以上，确认无过载、编码器等报警，系统状态显示 “正常”。

三、维修注意事项与预防维护

1. 维修禁忌

• 禁止在未断电或电容未放电时拆解电机（易触电）；

• 禁止用普通润滑剂替代高温轴承润滑脂（会导致轴承快速磨损）；

• 禁止更换编码器后不校准零点（会引发机器人位置偏差，甚至碰撞工装）；

• 禁止绕组维修后不烘干或绝缘测试（易导致二次短路）。

2. 预防维护建议（减少故障概率）

• 定期清洁：每 3 个月清理电机外壳灰尘、油污（避免散热不良）；

• 润滑保养：每 6 个月检查轴承润滑状态，补充高温润滑脂（尤其在粉尘、高温环境下）；

• 负载监测：通过库卡系统后台查看电机负载率（长期超过 80% 需排查负载或调整参数）；

• 绝缘检测：每年用绝缘摇表测绕组绝缘电阻（确保≥10MΩ）；

• 线缆检查：每季度检查编码器线、电源线的接头是否松动，线缆是否有老化破损。

四、常见问题补充

• Q：维修后电机仍报 “位置偏差”？
  A：需重新校准编码器零点：进入库卡示教器 “维护→轴校准→编码器零点设定”，按提示执行手动或自动校准，确保电机位置与系统坐标匹配。

• Q：电机绕组烧毁后，是否建议维修而非更换？
  A：若电机为老旧型号（如库卡 KR C4 系列配套电机），绕组维修成本低且有备件，可维修；若为新型号（如 KR C5 系列），或绕组烧毁严重（定子铁芯变形），建议更换原厂电机（避免维修后寿命缩短）。
