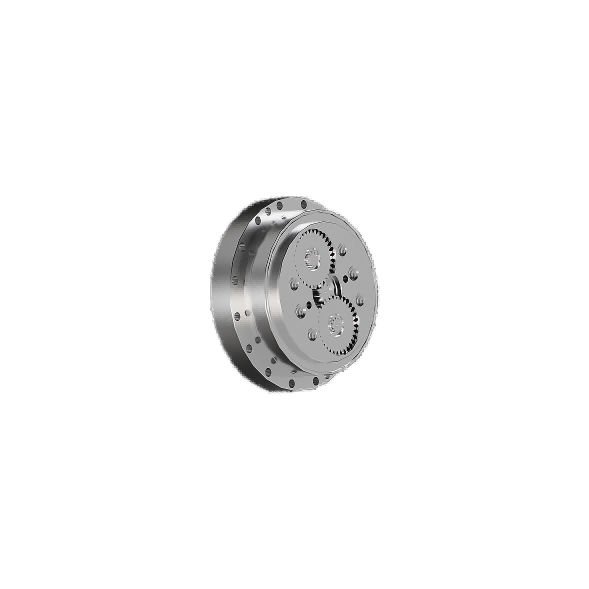

斯微特减速机|S(E)系列RV减速机-20S-裸机
S(E)系列RV减速机-20S-裸机
产品简介
额定转速：15r/min，额定输出转矩：167Nm，容许力矩：882Nm，容许推力：3920N，重量：4.7KG，空程（背隙）≤1弧分，精度≤1弧分。
产品推荐
RV减速机TZF-20S-80F垂直法兰一体机
输出转速（r/min） | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | |||||||||||
型号 | 速比值 | 输出转矩 | 输入功率 | 输出转矩 | 输入功率 | 输出转矩 | 输入功率 | 输出转矩 | 输入功率 | 输出转矩 | 输入功率 | 输出转矩 | 输入功率 | 输出转矩 | 输入功率 | 输出转矩 | 输入功率 | 输出转矩 | 输入功率 | |
轴旋转（R） | 外壳旋转 | Nm | kW | Nm | kW | Nm | kW | Nm | kW | Nm | kW | Nm | kW | Nm | kW | Nm | kW | Nm | kW | |
20S | 57 | 56 | 231(23.6) | 0.16 | 188(19.2) | 0.26 | 167(17.0) | 0.35 | 153(15.6) | 0.43 | 143(14.6) | 0.5 | 135(13.8) | 0.57 | 124(12.7) | 0.70 | 115(11.8) | 0.81 | 110(11.2) | 0.92 |
81 | 80 | |||||||||||||||||||
105 | 104 | |||||||||||||||||||
121 | 120 | |||||||||||||||||||
141 | 140 | |||||||||||||||||||
161 | 160 | |||||||||||||||||||
输出转速（r/min） | 力矩刚性代表值 | 容许力矩 | 容许推力 | 瞬时最大许容力矩 | 容许最高输出转速 | 启动、停止时的容许转矩 | 瞬时最大容许转矩 | 空程 | 扭转刚度输入轴换算值 | 惯性力矩（I=GD2/4） | 重量 | ||
型号 | 速比值 | ||||||||||||
轴旋转（R） | 外壳旋转 | Nm/arc.min | Nm | N | Nm | r/min | Nm | Nm | MAX. | Nm/arc.min. | kg-m2 | kg | |
20S | 57 | 56 | 372 | 882 | 3920 | 1,764 | 75 | 412 | 833 | 1' | 49 | 9.66x10-6 | 4.7 |
81 | 80 | 6.07x10-6 | |||||||||||
105 | 104 | 4.32x10-6 | |||||||||||
121 | 120 | 3.56x10-6 | |||||||||||
141 | 140 | 2.88x10-6 | |||||||||||
161 | 160 | 2.39x10-6 | |||||||||||
