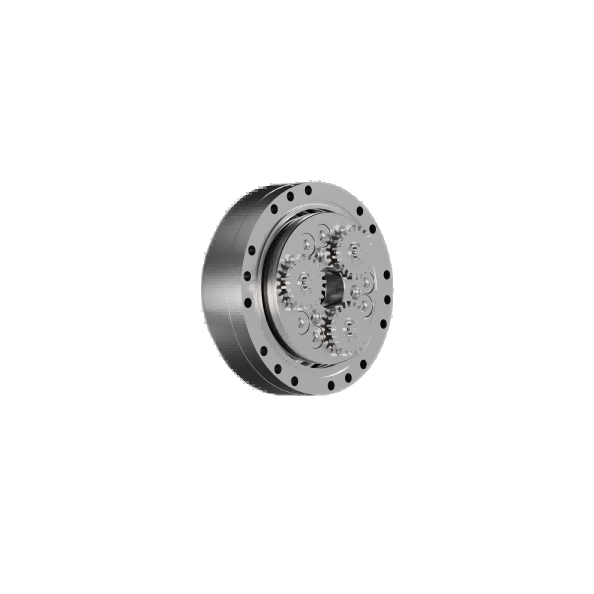

斯微特减速机|SZ(N)系列RV减速机-15SZ-裸机
SZ(N)系列RV减速机-15SZ-裸机
产品简介
额定转速：15r/min，额定输出转矩：89.1Nm，容许力矩：450Nm，容许推力：1575N，重量：3.3KG，空程（背隙）≤1弧分，精度≤1弧分。
产品推荐
SZ(N)系列RV减速机-25SZ-裸机
SZ(N)系列RV减速机-10SZ-裸机
RV减速器SZ(N)系列裸机15SZ外形图
注：1.输入可根据需求配不同的输入法兰;
2.”0“型圈和安装紧固件由客户自备;
3.本产品由于升级，规格、尺寸会随时改变，恕不事先告知，解释权在本公司技术部。
输出转速（r/min） | 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | |||||||||||
型号 | 速比值 | 输出转矩 | 输入功率 | 输出转矩 | 输入功率 | 输出转矩 | 输入功率 | 输出转矩 | 输入功率 | 输出转矩 | 输入功率 | 输出转矩 | 输入功率 | 输出转矩 | 输入功率 | 输出转矩 | 输入功率 | 输出转矩 | 输入功率 | |
轴旋转（R） | 外壳旋转 | Nm | kW | Nm | kW | Nm | kW | Nm | kW | Nm | kW | Nm | kW | Nm | kW | Nm | kW | Nm | kW | |
15SZ | 41 | 40 | / | / | / | / | 89.1 (9.1) | 0.14 | 109.8 (11.2) | 0.23 | 122.2 (12.47) | 0.32 | 137 (13.98) | 0.43 | 114.6 (11.69) | 0.48 | 99.32 (10.1) | 0.52 | 93.91 (9.58) | 0.59 |
81 | 80 | |||||||||||||||||||
107.67 | 106.67 | |||||||||||||||||||
126 | 125 | |||||||||||||||||||
137 | 136 | |||||||||||||||||||
151 | 150 | |||||||||||||||||||
164.07 | 163.07 | |||||||||||||||||||
输出转速（r/min） | 力矩刚性代表值 | 容许力矩 | 瞬时最大许容力矩 | 启动、停止时的容许转矩 | 瞬时最大容许转矩 | 空程 | 重量 | ||
型号 | 速比值 | ||||||||
轴旋转（R） | 外壳旋转 | Nm | Nm | Nm | Nm | Nm | MAX. | kg | |
15SZ | 41 | 40 | 290 | 450 | 686 | 274（27.96） | 540 | 1' | 3.3 |
81 | 80 | ||||||||
107.67 | 106.67 | ||||||||
126 | 125 | ||||||||
137 | 136 | ||||||||
151 | 150 | ||||||||
164.07 | 163.07 | ||||||||
