ABB 机器人伺服电机故障解析与维修指南！

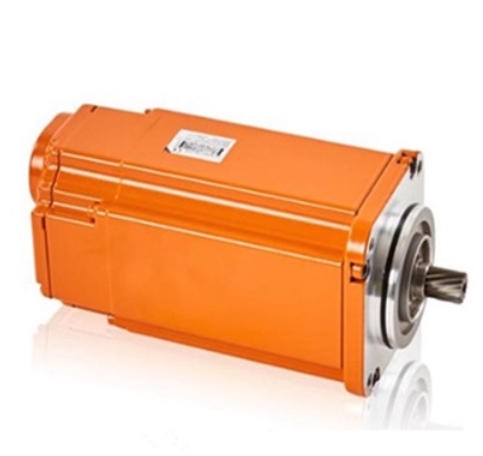

ABB 机器人伺服电机是 ABB 机器人运动执行的核心部件，负责将电能转化为机械能，驱动各轴精准运动。其故障通常表现为 “电机不转、异响振动、过热报警、位置偏差” 等，需结合 “电气性能检测”“机械部件拆解”“负载匹配验证” 三方面定位问题，以下按常见故障类型拆解解析与维修方案：

一、核心故障类型 1：电机不转（无输出，报 “轴驱动故障”）

典型现象

机器人示教器报 “30022 轴驱动故障”“30034 电机无响应”，手动盘动电机轴无卡阻，但指令下发后电机无动作，驱动器（如 DSQC346B）故障灯亮。

故障原因与维修步骤

1. 供电回路故障（优先排查，安全第一）

• 原因：电机动力线缆（U/V/W 相）断线、接头氧化；驱动器输出端无电压；熔断器（如电机端 F1）熔断。

• 维修操作：

• 断电检测线缆：断开机器人总电源，拔下电机动力线接头（如 DSQC668 的 X4 端子），用万用表 “通断档” 测量 U/V/W 三相线缆是否导通（两端针脚对应通断），若某相不通，更换破损线缆（需用同规格耐高温电缆，如 600V/10A 以上）；

• 测量驱动器输出电压：上电后，在示教器发送 “点动指令”，用万用表 “交流电压档” 测量驱动器输出端（U/V/W）电压，正常应为 “随速度变化的三相交流电”（如低速时约 100~200V，高速时接近 380V）；若无电压，先维修驱动器（参考 DSQC346B 维修），再测试电机；

• 检查电机熔断器：拆开电机端盖，找到内置熔断器（通常为 5~10A 快速熔断器），用万用表测量阻值，若为无穷大，更换同规格熔断器（注意熔断电流与原型号一致，如 5A/250V）。

2. 电机绕组故障（核心电气故障）

• 原因：绕组匝间短路、相间短路、对地漏电（绝缘损坏），多因电机进水、过热导致漆包线绝缘层老化。

• 维修操作：

• 轻微匝间短路：若短路匝数少，可通过 “局部加热去除漆包线绝缘层，剪断短路匝数后重新焊接” 修复（需专业绕组维修经验）；

• 严重短路 / 漏电：更换整套电机绕组（需匹配原绕组的 “线径、匝数、绕制方式”，如原绕组为 0.8mm 漆包线绕 120 匝，需完全一致），绕制后浸漆烘干（增强绝缘），再测试电阻与绝缘。

• 测量绕组电阻：断电状态下，用万用表 “欧姆档” 测量电机 U/V/W 三相绕组间电阻（正常应为三相阻值均衡，偏差≤5%，如 ABB IRB 6600 电机三相电阻约 5~10Ω）；若某两相电阻接近 0Ω，为 “相间短路”；若某相电阻远小于其他两相，为 “匝间短路”；

• 测量对地绝缘电阻：用 “兆欧表（摇表）” 测量 U/V/W 任意一相与电机外壳（接地端）的绝缘电阻，正常应≥50MΩ（500V 摇表）；若≤1MΩ，为 “对地漏电”，需拆解电机维修绕组；

• 绕组修复 / 更换：

3. 编码器故障（无位置反馈，电机锁死）

• 原因：编码器线缆断线、编码器内部损坏（如码盘磨损、光电元件故障），导致电机无位置反馈，驱动器进入 “无反馈保护模式”，禁止电机转动。

• 维修操作：

• 打开电机后端盖，查看编码器码盘是否有划痕、污染（用无尘布蘸酒精清洁）；

• 检查编码器光电传感器（如红外发射管、接收管）是否损坏，更换同型号传感器（如 TI 的 TIL117）；

• 排查编码器线缆：拔下编码器接头（如 DSQC668 的 X3 端子），用万用表测量编码器信号线（A/A-、B/B-、Z/Z-）是否导通，屏蔽层是否接地良好（避免干扰）；

• 检测编码器输出信号：上电后，手动转动电机轴，用示波器测量编码器 A/B 相信号，正常应为 “相位差 90° 的方波”；若无波形，拆解电机检查编码器：

• 更换编码器：若编码器无法修复（如码盘碎裂），更换同型号编码器（如 ABB 专用海德汉 ERN 1387），更换后需执行 “电机与编码器对齐”（参考 ABB 机器人 “轴标定” 流程）。

二、核心故障类型 2：电机异响 / 振动（运行时噪音大，轴抖动）

典型现象

电机运行时发出 “嗡嗡声”“刺耳摩擦声”，或机器人轴出现不规则抖动，示教器显示 “30047 轴振动过大”，高速运行时故障更明显。

故障原因与维修步骤

1. 轴承损坏（最常见机械故障）

• 原因：轴承缺油、磨损（滚珠 / 滚道剥落）、安装偏差，导致电机转动时产生 “金属摩擦声”，伴随振动。

• 维修操作：

• 拆除电机端盖（注意标记端盖位置，避免装配偏差），取出旧轴承（若轴承与轴过盈配合，用 “轴承拉马” 拔出，避免敲坏轴颈）；

• 选择同型号轴承（如 SKF 6205-2RS，需匹配 “内径、外径、厚度”，且为 “双面密封型”，防止油污进入）；

• 安装新轴承前，在轴承内部涂抹 “高温润滑脂”（如锂基润滑脂，耐温 - 20~120℃），涂抹量为轴承内部空间的 1/3~1/2；用 “套筒” 均匀敲击轴承外圈，将其压入轴颈，避免直接敲轴承内圈；

• 手动判断轴承状态：断电后，双手握住电机轴两端，轴向推拉 / 径向晃动，若有明显间隙（超过 0.1mm）或卡顿感，说明轴承损坏；

• 拆解更换轴承：

• 装配测试：装回端盖，手动转动电机轴，应无卡顿、异响，轴向 / 径向间隙≤0.05mm。

2. 电机转子动平衡失调（高速振动）

• 原因：转子上的平衡块脱落、转子铁芯磨损不均、电机轴弯曲，导致高速旋转时 “离心力不平衡”，引发振动。

• 维修操作：

• 检查转子外观：拆解电机，查看转子铁芯是否有磨损、变形，平衡块是否缺失（通常在转子两端有金属平衡块，用螺丝固定）；

• 测量电机轴跳动：用 “百分表” 固定在电机外壳上，表头接触电机轴圆柱面，手动转动轴，测量 “径向跳动量”，正常应≤0.03mm；若超过 0.05mm，说明轴弯曲，需校直或更换电机轴；

• 动平衡校正：若转子无明显损伤，将转子送至 “动平衡机” 进行校正（需专业设备），通过添加 / 去除平衡块，使转子动平衡精度达到 “G2.5 级”（机器人电机要求）。

3. 负载过大 / 啮合不良（连带振动）

• 原因：减速机齿轮磨损（导致负载波动）、电机与减速机联轴器松动 / 错位，引发电机 “被动振动”，伴随异响。

• 维修操作：

• 检查联轴器：拆开电机与减速机之间的联轴器，查看联轴器是否有裂纹、橡胶垫是否老化，螺栓是否松动；若松动，用扭矩扳手按规定扭矩紧固（如 M8 螺栓扭矩为 20~25N・m）；若联轴器损坏，更换同规格联轴器；

• 排查减速机负载：手动转动减速机输入端（电机轴连接端），若有明显卡阻或异响，先维修减速机（如更换齿轮、补充润滑脂，参考 ABB 机器人减速机维修），再测试电机振动；

• 验证负载匹配：通过机器人示教器查看电机 “负载电流”，正常运行时电流应≤额定电流的 80%；若电流持续超过额定值，需检查机器人末端负载是否超重（如工具重量超过轴负载限制），或工艺参数是否合理（如加速时间过短）。

三、核心故障类型 3：电机过热（温度≥80℃，报 “过热报警”）

典型现象

示教器报 “30039 电机过热”，用红外测温仪测量电机外壳温度≥85℃（正常运行温度≤70℃），严重时电机自动停机保护。

故障原因与维修步骤

1. 散热不良（环境 / 散热结构问题）

• 原因：电机散热风扇损坏、散热片堵塞（油污 / 灰尘）、环境温度过高（控制柜内温度≥40℃），导致热量无法散发。

• 维修操作：

• 检查散热风扇：查看电机后端的散热风扇是否转动（上电后观察），若不转，测量风扇供电电压（通常为 24V 直流），若电压正常，更换风扇（需匹配原风扇的 “转速、风量”，如 1200rpm、20CFM）；

• 清洁散热系统：用压缩空气（压力≤0.4MPa）吹除电机散热片、风扇罩上的灰尘 / 油污，若散热片油污严重，用 “中性清洗剂”（如酒精）擦拭，晾干后装回；

• 改善环境散热：检查控制柜散热风扇是否正常，加装通风百叶或空调（若环境温度≥40℃），确保控制柜内温度≤35℃。

2. 绕组过载（电气过载导致发热）

• 原因：电机长期超额定负载运行（如末端负载超重、频繁启停 / 急加速），导致绕组电流过大，铜损增加，温度升高。

• 维修操作：

• 延长加速 / 减速时间（如从 0.5s 改为 1s）；

• 减轻末端负载（如更换轻量化工具，或拆分作业流程）；

• 查看负载电流记录：通过 RobotStudio 软件调取电机历史运行电流，若持续超过额定电流（如 ABB IRB 120 电机额定电流 5A，实际运行 6A 以上），需优化工艺参数：

• 检测绕组绝缘：若过载导致绕组绝缘老化，用兆欧表测量对地绝缘电阻，若≤10MΩ，需重新浸漆烘干（增强绝缘），或更换绕组。

3. 轴承摩擦过热（机械摩擦生热）

• 原因：轴承缺油、安装过紧（过盈量过大），导致摩擦阻力增加，机械能转化为热能，传递至电机外壳。

• 维修操作：

• 检查轴承润滑：拆解电机端盖，查看轴承内润滑脂是否干涸、发黑，若有，清除旧润滑脂，重新涂抹 “高温锂基润滑脂”（涂抹量 1/3~1/2）；

• 调整轴承安装间隙：若轴承安装过紧（手动转动轴困难），更换 “间隙等级稍大的轴承”（如原轴承为 C3 组，更换为 C4 组），或轻微打磨轴颈（需专业操作，避免轴颈尺寸超限）。

四、核心故障类型 4：位置偏差（运动精度下降，报 “位置误差”）

典型现象

机器人运行到目标位置后，示教器显示 “30016 轴位置误差过大”，实际位置与编程位置偏差超过 0.1mm（如抓取工件时偏移），重复定位精度下降。

故障原因与维修步骤

1. 编码器精度异常（位置反馈偏差）

• 原因：编码器码盘污染、光电元件老化，导致 “计数脉冲丢失”；编码器与电机轴连接松动（如键槽磨损），导致 “反馈位置与实际位置不同步”。

• 维修操作：

• 参考 ABB 机器人 “轴标定” 手册，将电机轴转到 “机械零位”，调整编码器角度，使编码器 Z 相（零位信号）与机械零位对齐；

• 通过 RobotStudio 软件执行 “绝对精度标定”，修正位置偏差；

• 清洁编码器：拆解电机后端盖，用无尘布蘸酒精清洁编码器码盘（避免划伤码盘），检查码盘与轴的连接键是否磨损，若磨损，更换同规格键销；

• 重新对齐编码器：若编码器与电机轴相对位置偏移，需执行 “电机 - 编码器对齐”：

• 更换编码器：若编码器计数脉冲丢失（示波器观察 A/B 相波形有缺失），更换同型号编码器，重新标定。

2. 电机绕组匝间短路（输出扭矩不均）

• 原因：部分绕组匝间短路，导致电机三相输出扭矩不均衡，运行时 “丢步”，引发位置偏差。

• 维修操作：

• 测量绕组电阻：用万用表测量 U/V/W 三相电阻，若某相电阻比其他两相小 10% 以上，说明存在匝间短路；

• 修复 / 更换绕组：轻微短路可局部修复（剪断短路匝数，重新焊接），严重短路需更换整套绕组，绕制后确保三相电阻均衡（偏差≤5%）；

• 测试扭矩均衡性：上电后，用 “扭矩扳手” 测量电机输出扭矩（低速转动时），确保三相扭矩无明显差异（偏差≤8%）。

五、维修后验证与注意事项

1. 维修后验证流程

• 静态检测：测量电机绕组电阻（三相均衡）、对地绝缘电阻（≥50MΩ）、轴承间隙（≤0.05mm）；

• 动态测试：

• 空载运行：上电后，点动电机正反转，无异响、振动，外壳温度≤65℃；

• 负载运行：带末端工具运行测试程序（如重复定位动作），位置偏差≤0.05mm，电流≤额定值 80%；

• 报警排查：运行 1 小时后，示教器无 “过热、位置误差、驱动故障” 等报警，确认维修合格。

2. 安全与专业注意事项

• 断电操作：拆解电机前必须断开机器人总电源，拔下动力线和编码器线，避免触电或损坏驱动器；

• 备件匹配：更换轴承、编码器、绕组时，必须使用与原型号一致的备件（如 ABB 原厂或同等精度的替代件），避免因规格不符导致二次故障；

• 专业工具：需使用 “扭矩扳手、百分表、兆欧表、示波器” 等专业工具，避免凭经验操作（如轴承安装过紧导致过热）；

• 复杂故障处理：若电机轴弯曲、转子严重损坏，建议更换整套电机（ABB 原厂电机），避免维修后精度不达标影响机器人性能。

通过以上故障解析与维修步骤，可系统性解决 ABB 机器人伺服电机的常见问题，核心是 “先区分电气故障（供电、绕组、编码器）与机械故障（轴承、转子、负载），再按‘从易到难、先外后内’的顺序排查”，维修后务必通过静态检测与动态验证，确保电机恢复精准运行能力。
