ABB 机器人示教器故障解析与维修指南！

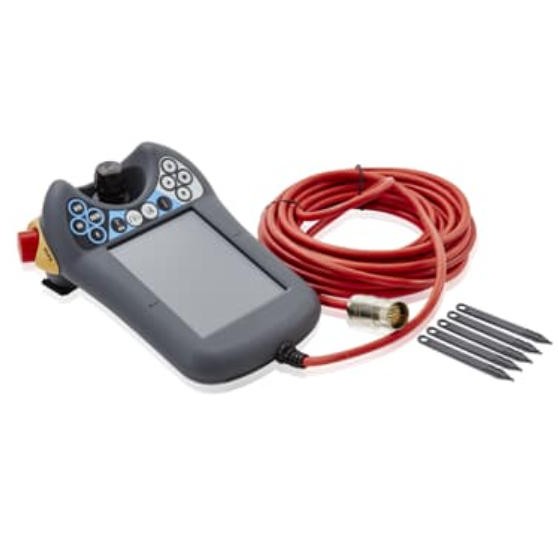

ABB 机器人示教器（如 FlexPendant）是人机交互核心，负责程序编写、参数设置与设备操控，故障会直接导致机器人无法正常调试或运行。常见故障集中在 “显示异常、触摸失灵、通信中断、按键故障” 四类，需结合 “外观检查→电气检测→软件排查” 逐步定位，以下按故障类型拆解解析与维修方案：

一、核心故障类型 1：显示异常（黑屏、花屏、闪烁）

典型现象

示教 >

• 开机后屏幕无任何显示（黑屏），但示教器指示灯亮（说明供电正常）；

• 屏幕显示错乱（花屏、条纹、色彩失真），或频繁闪烁；

• 屏幕亮度异常（过暗 / 过亮，无法通过按键调节）。
  </code>

故障原因与维修步骤

1. 供电与背光故障（黑屏优先查）

• 原因：示教器内部电源模块损坏（如 5V/3.3V 供电异常）、背光板驱动电路故障（LED 背光不亮）、屏幕排线接触不良。

• 维修操作：

• 若供电正常但屏幕黑屏，查看背光板是否发光（可在黑暗环境下观察屏幕边缘是否有微弱光线）；若无光，测量背光驱动芯片（如 TP4056）的输入 / 输出电压，无输出则更换驱动芯片；

• 拔下屏幕与主板的排线（通常为 FPC 柔性排线），用酒精棉擦拭排线金手指（去除氧化层），重新插紧并按压卡扣固定；若排线破损（如折痕、断线），更换同型号排线（需匹配屏幕尺寸，如 7 寸 / 10 寸）。

• 断开示教器与控制柜的连接，用万用表测量示教器电源接口（通常为 12V 直流）的输入电压，正常应为 11~13V；若电压异常，检查控制柜内示教器供电模块（如 DSQC662），更换损坏的电源保险或模块；

• 拆开示教器外壳（需用专用螺丝刀，避免划伤壳体），测量内部电源板的输出电压（如给屏幕供电的 5V、给背光板供电的 19V），若输出为 0V，更换电源板上的稳压芯片（如 LM1117-5.0）或电容（常见鼓包漏液的电解电容）。

1. 供电检测：

2. 背光与排线检查：

2. 屏幕本身故障（花屏、色彩异常）

• 原因：LCD 屏幕面板损坏（如像素点坏死、液晶屏破裂）、屏幕驱动板故障（信号处理异常）。

• 维修操作：

• 拆卸旧屏幕时，注意分离屏幕与触摸屏（部分示教器为 “屏幕 + 触摸屏” 一体化设计，需整体更换）；

• 安装新屏幕时，对齐螺丝孔并均匀紧固（扭矩≤0.5N・m，避免压碎屏幕），重新连接排线后上电测试，确保显示正常。

• 检查屏幕表面是否有物理损坏（裂痕、撞击痕迹），若有则需更换整个屏幕总成（需匹配 ABB 示教器型号，如 3HAC028357-001）；

• 若无物理损坏，测量屏幕驱动板（与排线连接的小型电路板）的信号引脚电压，正常应为 0.3~3.3V 的脉冲信号；若无信号，更换驱动板上的信号芯片（如 74HC245）。

1. 外观与驱动板检测：

2. 屏幕更换：

3. 亮度调节故障（过暗 / 过亮）

• 原因：亮度调节按键损坏、背光板亮度控制电路故障（如电位器失效）。

• 维修操作：

• 用万用表 “通断档” 测量亮度调节按键的引脚，按下时应导通，松开时断开；若按键失效，更换同规格轻触按键（如 6×6×4.3mm）；

• 检查背光板上的亮度控制电位器，用螺丝刀微调电位器，观察屏幕亮度是否变化；若无变化，更换电位器或直接短接电位器（需根据原电路参数调整，避免亮度过亮烧毁屏幕）。

二、核心故障类型 2：触摸失灵 / 偏移（触摸无响应、点击不准）

典型现象

• 触摸屏幕无任何响应（点击、滑动均无效）；

• 触摸位置与显示位置偏差大（如点击 “确定” 却触发 “取消”）；

• 局部区域触摸无效（如边缘或特定按键区域）。

故障原因与维修步骤

1. 触摸屏供电与排线故障（无响应优先查）

• 原因：触摸屏供电电压异常（通常为 5V）、触摸屏排线松动 / 损坏、触摸屏控制器芯片故障。

• 维修操作：

• 拔下触摸屏排线（多为 FPC 排线），清洁金手指后重新插紧；若排线破损，更换同型号排线（注意排线引脚数量与间距，如 20Pin/0.5mm）；

• 测量触摸屏控制器芯片（如 ADS7846）的信号引脚，上电后触摸屏幕，应有 0~3.3V 的模拟信号变化；若无变化，更换控制器芯片。

• 拆开示教器，测量触摸屏控制器（通常集成在主板上）的供电引脚电压，正常应为 4.9~5.1V；若电压异常，排查供电线路的保险电阻（如 0Ω 贴片电阻）是否烧毁，更换损坏元件。

1. 供电检测：

2. 排线与控制器检查：

2. 触摸校准与软件故障（偏移、局部无效）

• 原因：触摸校准数据丢失、示教器系统固件损坏、触摸屏表面污染。

• 维修操作：

• 若校准后仍偏移，通过 RobotStudio 软件连接示教器，重新刷写示教器固件（需下载与示教器型号匹配的固件版本，如 V6.06）；

• 若刷写固件后故障依旧，检查触摸屏表面是否有划痕或凹陷（物理损坏），需更换触摸屏总成（注意区分 “电阻屏” 与 “电容屏”，ABB 早期示教器多为电阻屏）。

• 用无尘布蘸酒精擦拭触摸屏表面（去除油污、灰尘，避免影响触摸灵敏度）；

• 进入示教器 “校准模式”：开机时按住 “ABB 菜单” 键 +“取消” 键，直到出现 “触摸校准” 界面，按提示依次点击屏幕四个角的校准点，完成后重启示教器，验证触摸精度。

1. 清洁与校准：

2. 软件与固件修复：

三、核心故障类型 3：通信中断（无法连接控制柜）

典型现象

• 示教器开机后显示 “通信失败”“无法连接到控制器”；

• 示教器与控制柜偶尔断开连接（频繁掉线）；

• 示教器能连接但无法传输数据（如程序上传 / 下载失败）。

故障原因与维修步骤

1. 通信线缆与接口故障（优先排查）

• 原因：示教器与控制柜的通信线缆（通常为以太网电缆或专用数据线）断线、接口针脚弯曲 / 氧化、连接器松动。

• 维修操作：

• 检查控制柜内示教器通信接口（如 DSQC500 的 X1 端子）的连接是否牢固，拔下后重新插紧；

• 用万用表测量通信线缆的信号线（如以太网的 TX+/TX-、RX+/RX-），正常应为导通状态（无断线）。

• 更换备用通信线缆（需匹配接口类型，如 RJ45 以太网口、DB9 串口），测试是否恢复通信；若恢复，说明原线缆损坏（可进一步用网线测试仪检测以太网 cable 的 8 芯通断）；

• 检查示教器通信接口（如 RJ45 口）的针脚是否弯曲、氧化，用镊子矫正弯曲针脚，酒精棉擦拭氧化针脚。

1. 线缆检测：

2. 控制柜端接口检查：

2. 通信模块与协议故障（持续中断）

• 原因：示教器内部通信模块（如以太网芯片 W5500）损坏、通信协议不匹配（如示教器固件与控制柜系统版本不兼容）。

• 维修操作：

• 确认示教器固件版本与控制柜系统版本兼容（如 ABB RobotWare 6.0 需搭配示教器固件 V6.0 以上）；

• 若版本不兼容，通过 RobotStudio 升级示教器固件或控制柜系统，确保两者版本一致。

• 拆开示教器，测量通信模块的供电电压（如 3.3V），正常则检查模块的晶振（如 25MHz）是否起振（用示波器测晶振引脚，应有正弦波）；无起振则更换晶振或通信模块；

• 若为以太网通信，通过 Ping 命令测试示教器 IP 地址（如在控制柜内通过命令行 Ping 示教器 IP，如 192.168.1.10），若无法 Ping 通，更换示教器以太网模块。

1. 模块检测：

2. 协议与版本匹配：

四、核心故障类型 4：按键故障（按键无响应、粘连）

典型现象

• 示教器物理按键（如 “急停键”“点动键”“确定键”）按下后无响应；

• 按键粘连（按下后无法弹起，导致功能持续触发）；

• 部分按键失效（如数字键 “1” 无响应，其他键正常）。

故障原因与维修步骤

1. 按键本身故障（无响应、粘连）

• 原因：按键内部触点氧化（接触不良）、按键弹簧失效（无法弹起）、按键外壳损坏。

• 维修操作：

• 若清洁后仍无响应，更换同型号按键（需匹配尺寸，如轻触按键 6×6×4.3mm、急停键为 22mm 直径的蘑菇头按键）；

• 安装新按键时，确保按键与面板孔对齐，避免按压时卡顿。

• 拆开示教器前面板（注意保护面板卡扣，避免断裂），取下故障按键（多为轻触按键或机械按键）；

• 用酒精棉擦拭按键内部触点（去除氧化层），若为机械按键，检查弹簧是否变形，更换同规格弹簧（如 0.5mm 线径的压缩弹簧）。

1. 按键拆卸与清洁：

2. 按键更换：

2. 按键电路故障（部分按键失效）

• 原因：按键与主板的连接线路断线（如贴片电阻烧毁）、主板上的按键扫描芯片故障（如 HT16K33）。

• 维修操作：

• 急停键为安全回路关键部件，若失效，需额外检查急停回路的通断（急停键按下时应断开回路，松开时导通）；

• 若急停回路断开，更换急停键内部的触点开关（需符合安全标准，如 EN 1088）。

• 用万用表 “通断档” 测量按键引脚与主板对应焊点的线路，若不通，检查线路上的贴片电阻（通常为 1kΩ）是否烧毁，更换同阻值电阻；

• 若线路正常，测量主板上按键扫描芯片的供电电压（如 5V），正常则检查芯片的信号引脚，无信号输出则更换扫描芯片。

1. 线路检测：

2. 急停键特殊检查：

五、维修后验证与注意事项

1. 维修后验证流程

1. 静态检测：检查屏幕显示（无黑屏、花屏）、触摸精度（点击位置无偏移）、按键响应（所有按键正常触发）；

2. 动态测试：

• 连接控制柜，验证通信稳定性（持续 1 小时无掉线，程序上传 / 下载正常）；

• 操作示教器执行 “轴点动”“程序运行”“参数修改”，确保所有功能正常；

3. 安全验证：测试急停键功能（按下后机器人立即停机，急停指示灯亮），确认安全回路正常。

2. 安全与专业注意事项

1. 断电操作：拆解示教器前必须断开与控制柜的连接，避免带电操作导致主板烧毁；

2. 备件匹配：更换屏幕、触摸屏、按键时，必须使用 ABB 原厂或兼容型号的备件（如屏幕需匹配分辨率，如 800×480），避免规格不符导致功能异常；

3. 防静电保护：维修时佩戴防静电手环，避免静电损坏主板上的芯片（如通信模块、控制器芯片）；

4. 复杂故障处理：若示教器主板大面积损坏（如芯片烧毁、线路腐蚀），建议更换整套示教器（ABB 原厂备件），避免维修后稳定性不足。

通过以上故障解析与维修步骤，可系统性解决 ABB 示教器的常见问题，核心是 “先区分硬件故障（供电、屏幕、按键）与软件故障（校准、固件），再按‘从外到内、先易后难’的顺序排查”，维修后务必通过功能测试与安全验证，确保示教器恢复稳定的人机交互能力。
